Выпрямитель транзисторный
Назначение
Выпрямитель предназначен для работы в составе комплекта электрооборудования тягового электропривода с двигателями постоянного тока укладочных кранов УК-25/25, УК25/28СП, а также моторной платформы УК-25/9-18МП и других транспортных средств с аналогичным приводом.
Обеспечивает:
- преобразование трехфазного переменного тока в постоянный;
- непрерывное и плавное регулирование выпрямленного тока;
- формирование рабочей области напряжений и токов, питающих тяговые электродвигатели в соответствии с сигналами управления;
- плавный разгон и торможение электропривода;
- ограничение тока и аварийное отключение сверхтока в нагрузке.
Состав:

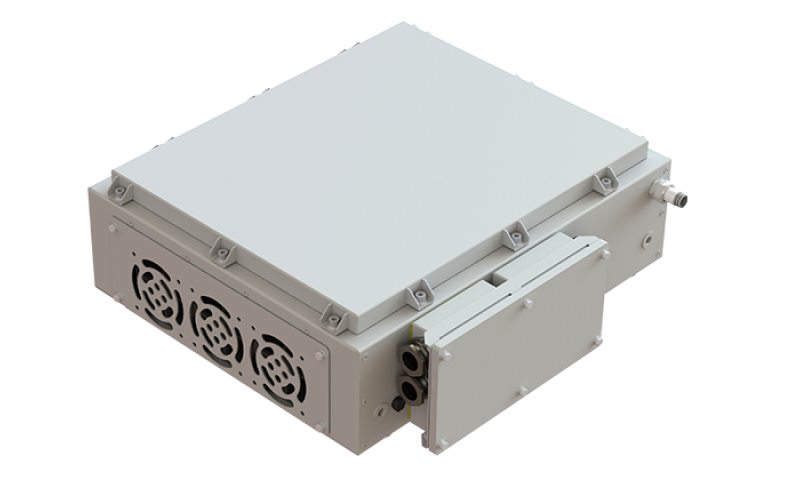

- две выпрямительные секции (см. фото);
- один блок управления.
Блок управления | |
Напряжение питания постоянного тока, В | 27 ± 8 |
Потребляемая мощность, Вт, не более | 30 |
Напряжение дискретных входов и выходов, В | 27 ± 8 |
Габаритные размеры (В × Ш × Г), мм, не более | 300 × 227 × 130 |
Степень защиты по по ГОСТ 14254 | IР44 |
Секция выпрямительная | |
Номинальный выпрямленный ток, А | 500 |
Кратность допустимой перегрузки по току | 1,5 |
Время допустимой перегрузки по току, с | 60 |
Входное питающее напряжение (трехфазное), В | 380 ± 38 |
Частота входного питающего напряжения, Гц | Частота входного питающего напряжения, Гц |
Диапазон регулирования выходного напряжения, В | от 0 до 510 |
Габаритные размеры (В × Ш × Г), мм, не более | 610 × 586 × 200 |
Степень защиты по по ГОСТ 14254 | IР44 |
