ГНСС приемник

Назначение

ГНСС приемник системы точного вождения предназначен для высокоточного определения географических координат собственного местоположения с учетом данных от инерциальной системы и поправок к сигналам глобальных навигационных систем, принимаемых по радиоканалу от базовой станции.

ГНСС приемник устанавливается на борту транспортного средства и выдает сигналы в блок управления автовождением.

Описание

По радиоканалу ГНСС приемник принимает поправки к сигналам спутниковых навигационных систем для обеспечения режима дифференциальной коррекции – RTK поправки (Real Time Kinematic) от базовой станции RTK ЮГИШ.421451.008.

В состав ГНСС приемника входят: ГНСС антенна, приемник ГНСС сигналов, радиоприемное устройство, вычислительный модуль и инерциальная система. ГНСС приемник выполнен в защищенном легком корпусе.

Технические характеристики
Система позиционирования

В режиме дифференциальной коррекции (SBAS) с базовой станицей  ЮГИШ.421451.008, м

  • горизонтальная точность: 0,025–0,20;
  • вертикальная точность: 0,05

В режиме RTK коррекции с базовой станицей ЮГИШ.421451.008, м

  • горизонтальная точность: 0,01–0,025 + 1 ppm CEP;
  • вертикальная точность: 0,01–0,025 + 1 ppm CEP

Время инициализации, с

  • холодный старт: 24; горячий старт: 2

Время конвергенции, мин

  • от 2 до 15
Количество каналов (корреляторов), шт., не менее 184

Передача данных

Радиоканал передачи данных

  • проприетарный на основе технологии WiFi 802.11ah

Частота радиопередачи

настраиваемая с шагом 40 кГц в одном из следующих диапазонов:

т 864 до 865 МГц, от 866 до 868 МГц или от 868,7 до 869,2 МГц

Длина до базовой линии, км до 10
Длина до базовой линии, км
  • Вluetooth Low Energy 4.0/4.1
  • последовательный порт RS-232
  • CAN-порт
  • USB OTG

Технические характеристики ГНСС

Спутниковые группировки

GPS: L1 C/A, L2C; GLONASS: L1 C/A, L1P, L2 C/A, L2P; Galileo: E1, E5; BeiDou (COMPASS): B1, B2; QZSS: L1 C/A, L2C

Форматы коррекции

RTCM 3.0, RTCM 3.1, RTCM 3.2;

корректирующий сигнал может быть получен по CAN-интерфейсу
Форматы вывода данных о геопозиции
  • NMEA-0183 v4.1:приоритетные пакеты сообщений: GGA, RMC, GSA; дополнительные пакеты сообщений: GLL, VTG, ZDA
  • LLH/XYZ

Инерциальная система

Состав
  • трехосевой гироскоп;
  • трехосевой акселерометр

Частота выдачи данных от инерциальной системы, Гц

50
Точность определения углов пространственной ориентации,º курс – 0,2; крен, тангаж – 0,4
Питание

Напряжение питания

от бортовой сети ОСХТ 12/24 В

Потребляемая мощность, Вт,не более

2
Климатические условия

Рабочая температура, °C

от –20 до +70

Температура хранения, °C

от –40 до +85

Влажность до 100 %, с конденсацией влаги
Степень защиты IP67

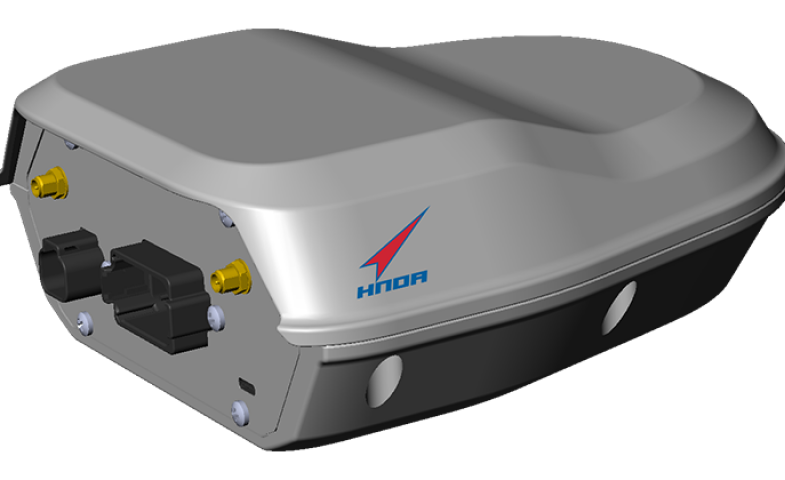

Фотографии продукта
